Nopeaa, tarkkaa dynaamista punnitusta kiinteille ja nestemäisille kuormille

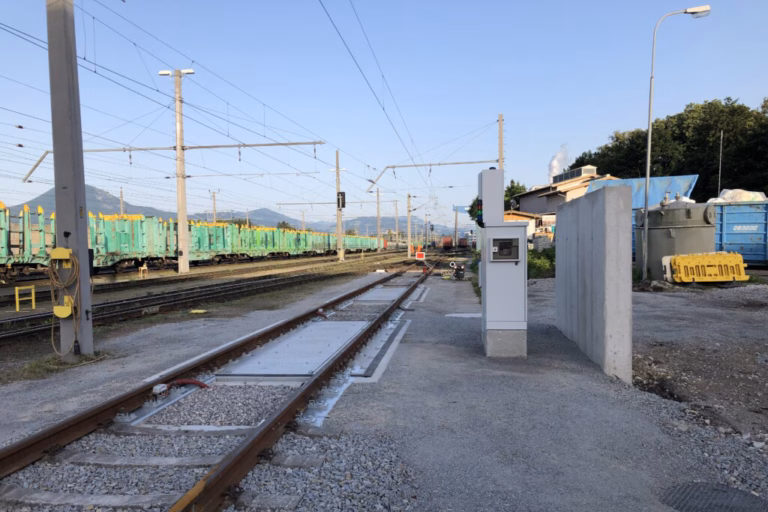

Scalex DRS -dynaaminen rautatievaaka mahdollistaa vaunujen täysin automaattisen punnituksen liikkeessä ja tarjoaa nopean, tarkan ja luotettavan kaupallisen punnituksen sekä kiinteille että nestemäisille kuormille. Suurten liikennemäärien rautatieympäristöihin suunniteltu modulaarinen järjestelmä on nopea asentaa ilman paikan päällä tehtäviä betonitöitä ja toimii käytännössä huoltovapaasti. Automaattisen OCR-tunnistuksen ja kehittyneen tiedonkäsittelyn kaltaisten lisäominaisuuksien ansiosta Trapper DRS on erittäin tehokas ratkaisu rautatiekuljetusten hallintaan.
Keskeiset edut
- Punnitse kiinteät ja nestemäiset lastit nopeasti ja tarkasti liikkeessä
- Automatisoi vaunujen kaupallinen punnitus ilman pysäytyksiä
- Asenna modulaarinen järjestelmä nopeasti ilman paikan päällä tehtäviä betonitöitä
- Mukauta ratkaisu eri vaunutyypeille, lasteille ja liikennemäärille
- Yhdistä punnitustiedot saumattomasti järjestelmiisi OCR:n ja kehittyneen tiedonkäsittelyn avulla
Tekniset tiedot
Trapper DRS dynaaminen rautatievaaka on saatavilla yhden vaakasillan vaakana sekä monisiltavaakana, jotka vastaavat eri vaunutyppien ja lastien vaatimuksiin.
Yhden vaakasillan vaaka (4,5–6 m) on suunniteltu kiinteitä materiaaleja kuljettavien vaunujen dynaamiseen punnitukseen. Jokainen vaunu punnitaan teli/akseli kerrallaan, kun se ylittää vaakasillan.
Monisiltavaaka (2–4 vaakasiltaa) on tarkoitettu ensisijaisesti säiliövaunuille, jotka kuljettavat nestemäisiä kuormia. Jokainen säiliövaunu punnitaan, kun se on sijoitettu yksittäin oikeaan yhdistelmään vaakasilloista, mikä varmistaa tarkat tulokset jopa silloin, kun painopiste siirtyy liikkuessa. Monisiltavaakoja voidaan käyttää myös staattiseen kaupalliseen punnitukseen sekä kiinteille että nestemäisille kuormille.
Trapper DRS -järjestelmän erittäin matala rakennekorkeus ja modulaarinen toteutus mahdollistavat vaakasiltojen optimaalisen kokoonpanon punnittavan vaunukaluston mukaan.
Järjestelmä on saatavana kahdella runkovaihtoehdolla:
- Kompakti teräsperustusrakenne
- Esivalmistettu teräsbetoniperustus
Molemmat vaihtoehdot asennetaan suoraan tiivistetylle sorapohjalle, mikä mahdollistaa erittäin nopean asennuksen vähäisillä maanrakennustöillä ja ilman paikan päällä tehtäviä betonitöitä. Testattu mekaaninen rakenne ja elektroniikka takaavat erinomaisen dynaamisen punnitustarkkuuden ja tukevat korkeita läpiajonopeuksia.
Tekninen erittely
Vaakasillan rakenne: Kestävä teräsrakenne, saatavana moduuleina 4,5–10 metrin pituuksissa. Moduulien määrä ja pituus valitaan vaunutyypin ja punnitusmenetelmän mukaan, joko telikohtaiseen tai koko vaunun punnitukseen.
Punnitusmenetelmä: Liikkeessä dynaamisesti sekä vetäen että työntäen, sekä staattisesti
Punnitusnopeus: Jopa 15 km/h
Punnituskapasiteetti: 100–160 tonnia
Punnitustarkkuus: Staattinen punnitus EN 45501 -standardin mukaisesti – tarkkuusluokka III
Dynaaminen punnitus OIML R106 -suosituksen mukaisesti – tarkkuusluokka 0,5/0,2 (vaunu/junayhdistelmä) monisiltavaaoille ja 1/0,5 yksisiltavaaoille
Tyyppihyväksyntänumero: FI 18.MI006.07
Rakennevaihtoehdot: TRAPPER DRS teräksisellä kompaktiperustuksella (kokonaiskorkeus 620 mm) / TRAPPER DRS esivalmistetulla teräsbetoniperustuksella (kokonaiskorkeus mukaan lukien perusta 750 mm)
Asennustapa: Tiivistetylle sorapohjalle ilman paikan päällä tehtäviä betonitöitä
Läpiajonopeus: Jopa 35 km/h
Valinnaiset lisävarusteet ja integraatiot
- Integraatio ERP- ja yritystietojärjestelmiin
- Luontaisesti turvallinen EEx-i vaihtoehto
- Sivu- ja akselikuormien automaattinen valvonta ja arviointi
- ScalexPC-tietojenkäsittelyohjelmisto
- Kattava ohjelmisto yritysraiteiden hallintaan
- Langaton tiedonsiirto etäkäyttöpisteisiin
- Sisä- ja ulkokäyttöön soveltuva ohjauskaappi elektroniikalle
- Automaattinen OCR-järjestelmä vaunujen ja konttien tunnistukseen
- Vaunujen RFID-tunnistusjärjestelmä
Lataa esite
Trapper DRS -dynaaminen rautatievaaka mahdollistaa nopean ja luotettavan punnituksen liikkeessä, modulaarisen asennuksen ja saumattoman tiedonhallinnan. Lataa esite ja tutustu järjestelmävaihtoehtoihin, teknisiin tietoihin ja automaatioratkaisuihin.
